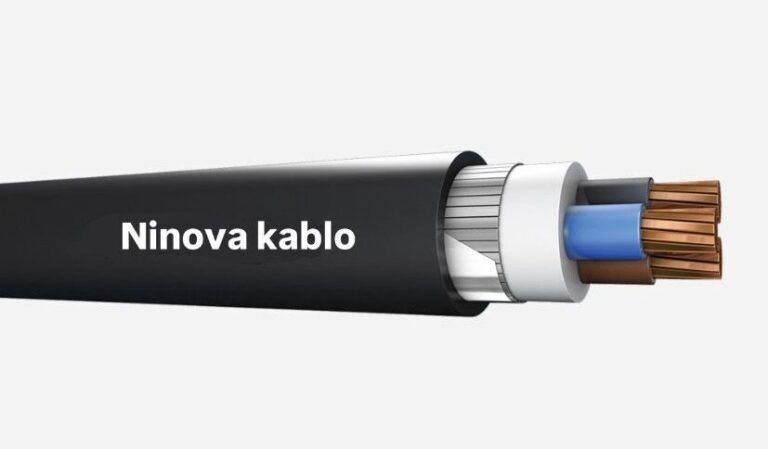

0.6/1 kV PVC İzoleli Çelik Zırhlı Çok Damarlı Güç Kabloları
| Tip | YVZ3V-R, NYFGbY |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0276 |
| Yapısı | Bakır iletken, PVC izole, PVC Dolgu, Galvanizli yassı çelik tel, Galvanizli çelik tutucu bant, PVC dış kılıf |
| Kullanıldığı yerler | Mekanik zorlamalara dayanıklı ve ağır işletme şartlarına uygun olduğu için dahili, harici toprak altında ve kablo kanalında kullanılır. |
| Teknik veriler |
Maks. çalışma sıcaklığı 70 °C Maks. kısa devre sıcaklığı ≤ 300 mm² için 160 °C, >300 mm² için 140 °C Minimum bükülme yarı çapı 12*D (D: Kablo dış çapı mm) |
| Boyut ve Ağırlıklar | Elektriksel Bilgiler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık Yaklaşık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de İletken DC Direnci (ohm/km) |
Toprakta (A) |
Havada (A) |
| 3x16 rm | 23,5 | 1220 | 140 | 1,15 | 102 | 79 |
| 3x25 rm | 26,5 | 1700 | 140 | 0,727 | 133 | 100 |
| 3x35 rm | 28,5 | 2060 | 140 | 0,524 | 159 | 125 |
| 3x50 rm | 32,0 | 2600 | 160 | 0,387 | 188 | 153 |
| 3x70 rm | 36,5 | 3450 | 200 | 0,268 | 232 | 195 |
| 3x95 rm | 41,0 | 4500 | 220 | 0,193 | 280 | 238 |
| 3x120 rm | 44,0 | 5500 | 160* | 0,153 | 318 | 275 |
| 3x150 rm | 49,0 | 6550 | 200* | 0,124 | 359 | 320 |
| 3x185 rm | 53,0 | 8100 | 220* | 0,0991 | 406 | 364 |
| 3x240 rm | 60,0 | 10000 | 240* | 0,0754 | 473 | 430 |
| 3x300 rm | 66,0 | 13000 | 200** | 0,0601 | 535 | 510 |
| 3x400 rm | 74,0 | 16000 | 220** | 0,0470 | 613 | 595 |
