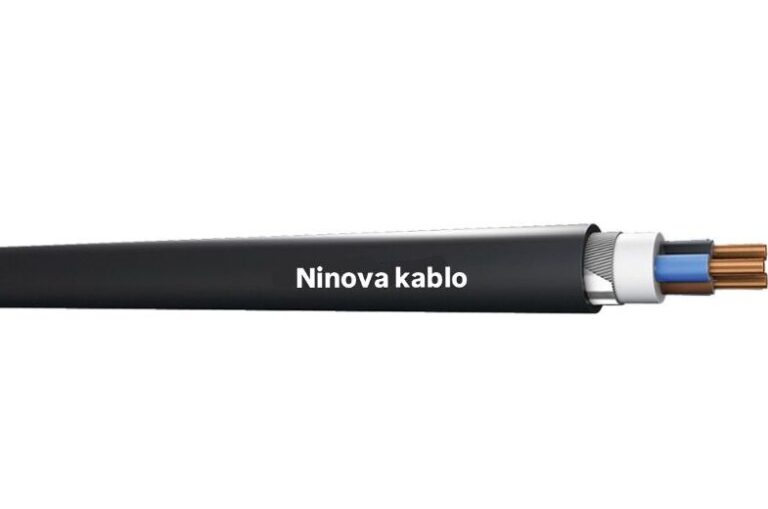

0.6/1 kV PVC İzoleli Çelik Zırhlı Çok Damarlı Güç Kabloları
| Tip | YVZ2V-R (TSE), YVZ2V-U, NYRY (VDE) |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0271 |
| Yapısı | Bakır iletken, PVC izole, PVC Dolgu, Galvanizli yuvarlak çelik tel, Galvanizli çelik tutucu bant, PVC dış kılıf |
| Kullanıldığı yerler | Mekanik zorlamalara dayanıklı ve ağır işletme şartlarına uygun olduğu için dahili, harici toprak altında ve kablo kanalında kullanılır. |
| Teknik veriler |
Maks. çalışma sıcaklığı 70 °C Maks. kısa devre sıcaklığı ≤ 300 mm² için 160 °C, >300 mm² için 140 °C Minimum bükülme yarı çapı 15*D (D: Kablo dış çapı mm) |
| Boyut ve Ağırlıklar | Elektriksel Bilgiler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık Yaklaşık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de İletken DC Direnci (ohm/km) |
Toprakta (A) |
Havada (A) |
| 3x1.5 re | 14,5 | 380 | 100 | 12,1 | 27 | 19 |
| 3x2.5 re | 16,0 | 440 | 100 | 7,41 | 36 | 25 |
| 3x4 re | 17,0 | 620 | 120 | 4,61 | 47 | 34 |
| 3x6 re | 18,5 | 720 | 120 | 3,08 | 59 | 43 |
| 3x10 rm | 21,0 | 940 | 120 | 1,83 | 79 | 59 |
| 3x16 rm | 24,0 | 1350 | 140 | 1,15 | 102 | 79 |
| 4x1.5 re | 15,0 | 420 | 100 | 12,1 | 27 | 19 |
| 4x2.5 re | 16,5 | 580 | 110 | 7,41 | 36 | 25 |
| 4x4 re | 18,0 | 750 | 110 | 4,61 | 49 | 34 |
| 4x6 re | 19,5 | 850 | 120 | 3,08 | 59 | 43 |
| 4x10 rm | 23,5 | 1250 | 120 | 1,83 | 79 | 59 |
| 4x16 rm | 27,0 | 1700 | 140 | 1,15 | 102 | 79 |
| 4x25 rm | 31,0 | 2300 | 160 | 0,727 | 133 | 100 |
| 4x35 rm | 33,0 | 2800 | 180 | 0,524 | 159 | 125 |
| 4x50 rm | 39,0 | 3850 | 210 | 0,387 | 188 | 153 |
| 4x70 rm | 43,0 | 4950 | 220 | 0,268 | 232 | 195 |
| 4x95 rm | 50,0 | 6950 | 180* | 0,193 | 280 | 238 |
| 4x120 rm | 54,0 | 8300 | 210* | 0,153 | 318 | 275 |
| 4x150 rm | 58,0 | 9750 | 220* | 0,124 | 359 | 320 |
| 4x185 rm | 64,0 | 11850 | 230* | 0,0991 | 406 | 364 |
| 4x240 rm | 71,0 | 14850 | 210* | 0,0754 | 473 | 430 |
| 4x300 rm | 79,0 | 19000 | 220** | 0,0601 | 535 | 510 |
| 4x400 rm | 88,0 | 23500 | 230** | 0,0470 | 613 | 595 |
| 5x1.5 re | 16,5 | 575 | 110 | 12,1 | 27 | 19 |
| 5x2.5 re | 17,5 | 650 | 110 | 7,41 | 36 | 25 |
| 5x4 re | 20,0 | 850 | 120 | 4,61 | 47 | 34 |
| 5x6 re | 21,0 | 1010 | 120 | 3,08 | 59 | 43 |
| 5x10 rm | 25,0 | 1525 | 140 | 1,83 | 79 | 59 |
| 5x16 rm | 29,0 | 2010 | 160 | 1,15 | 102 | 79 |
