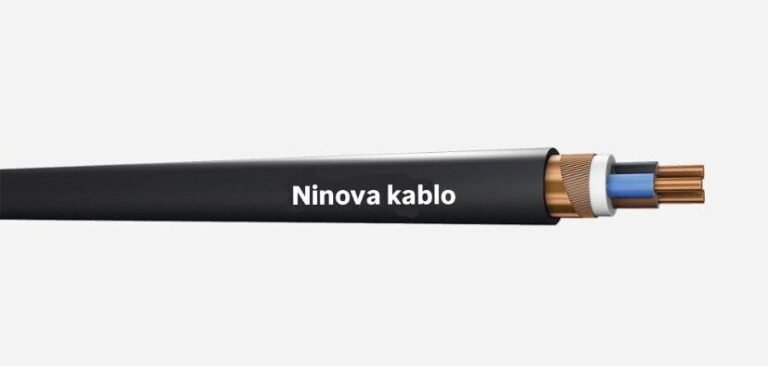

0.6/1 kV PVC İzoleli Konsantrik Siperli Güç Kabloları
| Tip | YVC7-U, YVC7V-R (TSE), NYCY (VDE) |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0276 |
| Yapısı | Bakır iletken, PVC izole, PVC Dolgu, Bakır konsantrik siper, Bakır tutucu bant, PVC dış kılıf |
| Kullanıldığı yerler | Genellikle yerleşim bölgelerinde, toprak altında kullanılan bu kabloların üzerinde bulunan konsantrik iletken herhangi bir mekanik darbe esnasında şebekeye bağlı olan şalter veya sigortayı açtırarak enerjinin çevreye zararını önler. |
| Teknik veriler |
Maks. çalışma sıcaklığı 70 °C Maks. kısa devre sıcaklığı ≤ 300 mm² için 160 °C, >300 mm² için 140 °C Minimum bükülme yarı çapı 12*D (D: Kablo dış çapı mm) |
| Boyut ve Ağırlıklar | Elektriksel Bilgiler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık Yaklaşık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de İletken DC Direnci (ohm/km) |
Toprakta (A) |
Havada (A) |
| 3x1.5/1.5 re | 13,0 | 230 | 90 | 12,1 | 27 | 19 |
| 3x2.5/2.5 re | 14,0 | 300 | 100 | 7,41 | 36 | 25 |
| 3x4/4 re | 16,0 | 400 | 100 | 4,61 | 47 | 34 |
| 3x6/6 re | 17,0 | 500 | 110 | 3,08 | 59 | 43 |
| 3x10/10 rm | 19,0 | 700 | 120 | 1,83 | 79 | 59 |
| 3x16/16 rm | 22,0 | 1000 | 130 | 1,15 | 102 | 79 |
| 3x25/16 rm | 26,0 | 1400 | 140 | 0,727 | 133 | 100 |
| 3x35/16 rm | 29,0 | 1800 | 160 | 0,524 | 159 | 125 |
| 3x50/25 rm | 32,0 | 2350 | 160 | 0,387 | 188 | 153 |
| 3x70/35 rm | 37,0 | 3200 | 200 | 0,268 | 232 | 195 |
| 3x95/50 rm | 42,0 | 4300 | 210 | 0,193 | 280 | 238 |
| 3x120/70 rm | 45,0 | 5300 | 230 | 0,153 | 318 | 275 |
| 3x150/70 rm | 50,0 | 6400 | 240 | 0,124 | 359 | 320 |
| 3x185/95 rm | 55,0 | 8050 | 210 | 0,0991 | 406 | 364 |
| 3x240/120 rm | 63,0 | 10500 | 230 | 0,0754 | 473 | 430 |
| 3x300/150 rm | 69,0 | 13100 | 250 | 0,0601 | 535 | 510 |
| 3x400/185 rm | 77,0 | 16400 | 220 | 0,0470 | 613 | 595 |
