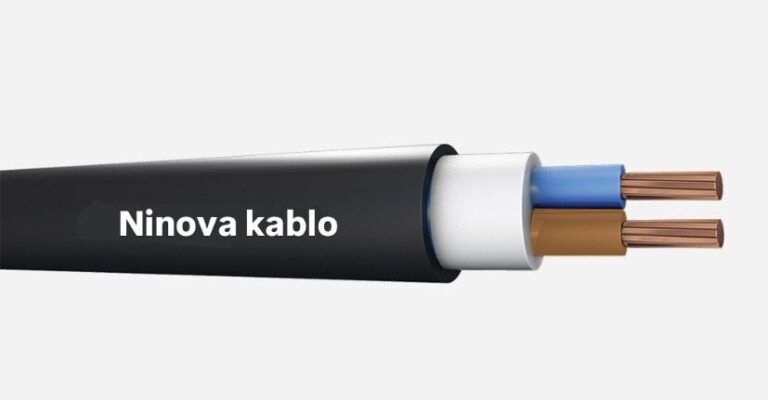

0.6/1 kV XLPE İZOLELİ PVC KILIFLI ÇOK DAMARLI BAKIR İLETKENLİ ENERJİ KABLOLARI
| Tip | YXV-U, YXV-R (TSE), N2XY (VDE) |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0276 |
| Yapısı | Bakır iletken, XLPE izole, PVC Dolgu kılıf, PVC dış kılıf |
| Kullanıldığı yerler | Dielektrik kaybı çok düşük olan bu kablolar, yerleşim ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır. |
| Teknik veriler |
Maks. çalışma sıcaklığı 90 °C Maks. kısa devre sıcaklığı 250 °C Min. bükülme yarı çapı 15*D (D: Kablo dış çapı mm) |
| Boyut ve Ağırlıklar | Elektriksel Bilgiler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık Yaklaşık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de İletken DC Direnci (ohm/km) |
Toprakta (A) |
Havada (A) |
| 2x1.5 re | 10,5 | 150 | 80 | 12,1 | 37 | 26 |
| 2x2.5 re | 11,0 | 180 | 90 | 7,41 | 49 | 36 |
| 2x4 re | 12,0 | 230 | 90 | 4,61 | 64 | 49 |
| 2x6 re | 13,0 | 285 | 100 | 3,08 | 79 | 63 |
| 2x10 rm | 16,0 | 450 | 110 | 1,83 | 106 | 86 |
| 2x16 rm | 18,0 | 600 | 120 | 1,15 | 137 | 115 |
| 2x25 rm | 21,0 | 860 | 130 | 0,727 | 176 | 149 |
| 2x35 rm | 23,0 | 1100 | 130 | 0,524 | 213 | 185 |
| 2x50 rm | 26,0 | 1420 | 150 | 0,387 | 252 | 225 |
| 2x70 rm | 30,0 | 2000 | 180 | 0,268 | - | - |
| 2x95 rm | 33,0 | 2600 | 200 | 0,193 | - | - |
| 2x120 rm | 37,0 | 3300 | 220 | 0,153 | - | - |
| 2x150 rm | 41,0 | 4000 | 230 | 0,124 | - | - |
| 2x185 rm | 46,0 | 5000 | 240 | 0,0991 | - | - |
| 2x240 rm | 50,0 | 6350 | 210* | 0,0754 | - | - |
