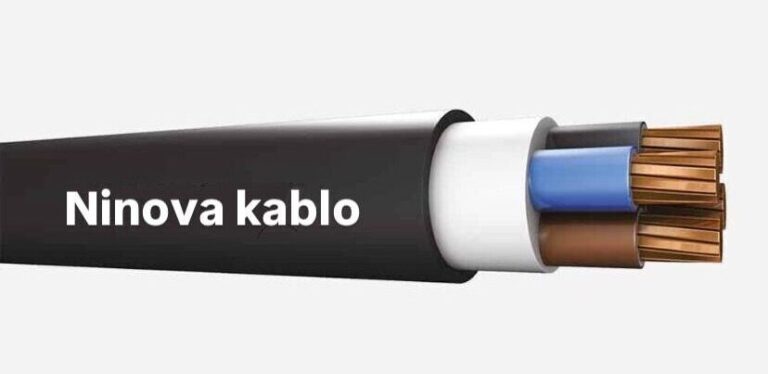

0.6/1 kV XLPE İzoleli Pvc Kılıflı Çok Damarlı I Bakır İletkenli Enerji Kabloları
| Tip | YXV-U,YXV-R (TSE), N2XY (VDE) |
| Standartlar | TS IEC 60502-1, VDE 0276 |
| Yapısı | Bakır iletken, XLPE izole, PVC Dolgu kılıf, PVC dış kılıf |
| Kullanıldığı Yerler | Dielektrik kaybı çok düşük olan bu kablolar, yerleşim ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır. |
| Teknik Veriler |
Maks. çalışma sıcaklığı 90 °C Maks. kısa devre sıcaklığı 250 °C Min. bükülme yarı çapı 12*D (D: Kablo dış çapı mm) |
| Boyut ve Ağırlıklar | Elektriksel Bilgiler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık Yaklaşık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (m) |
20 °C’de İletken DC Direnci (ohm/km) |
Toprakta (A) |
Havada (A) |
| 4x1.5 re | 11,5 | 190 | 90 | 12,1 | 30 | 23 |
| 4x2.5 re | 12,5 | 240 | 90 | 7,41 | 40 | 32 |
| 4x4 re | 13,5 | 310 | 90 | 4,61 | 52 | 42 |
| 4x6 re | 15,0 | 410 | 100 | 3,08 | 64 | 53 |
| 4x10 rm | 18,0 | 640 | 110 | 1,83 | 86 | 73 |
| 4x16 rm | 20,5 | 890 | 120 | 1,15 | 111 | 98 |
| 4x25 rm | 24,0 | 1300 | 140 | 0,727 | 143 | 126 |
| 4x35 rm | 26,5 | 1750 | 150 | 0,524 | 173 | 156 |
| 4x50 rm | 30,0 | 2300 | 160 | 0,387 | 205 | 190 |
| 4x70 rm | 35,0 | 3250 | 200 | 0,268 | 252 | 245 |
| 4x95 rm | 39,0 | 4350 | 230 | 0,193 | 303 | 297 |
| 4x120 rm | 43,0 | 5500 | 240 | 0,153 | 346 | 346 |
| 4x150 rm | 49,0 | 6700 | 210* | 0,124 | 390 | 398 |
| 4x185 rm | 54,0 | 8400 | 220* | 0,0991 | 441 | 455 |
| 4x240 rm | 60,5 | 10750 | 240* | 0,0754 | 511 | 535 |
| 4x300 rm | 66,0 | 13600 | 280* | 0,0601 | 580 | 630 |
| 4x400 rm | 74,0 | 17250 | 230** | 0,0470 | 663 | 740 |
| 5x4 re | 15,0 | 350 | 90 | 4,61 | 52 | 42 |
| 5x6 re | 16,0 | 475 | 100 | 3,08 | 64 | 53 |
| 5x10 rm | 20,0 | 750 | 110 | 1,83 | 86 | 73 |
| 5x16 rm | 22,0 | 1070 | 120 | 1,15 | 111 | 98 |
| 5x25 rm | 26,0 | 1600 | 140 | 0,727 | 143 | 126 |
| 5x35 rm | 30,0 | 2150 | 150 | 0,524 | 173 | 156 |
| 5x50 rm | 33,0 | 2800 | 160 | 0,387 | 205 | 190 |
| 5x70 rm | 39,0 | 4000 | 200 | 0,268 | 252 | 245 |
| 5x95 rm | 44,0 | 5300 | 230 | 0,193 | 303 | 297 |
| 5x120 rm | 49,0 | 6700 | 240 | 0,153 | 346 | 346 |
| 5x150 rm | 55,0 | 6900 | 210* | 0,124 | 390 | 398 |
| 5x185 rm | 61,0 | 8800 | 220* | 0,0991 | 441 | 455 |
| 5x240 rm | 67,0 | 11100 | 240* | 0,0754 | 511 | 535 |
