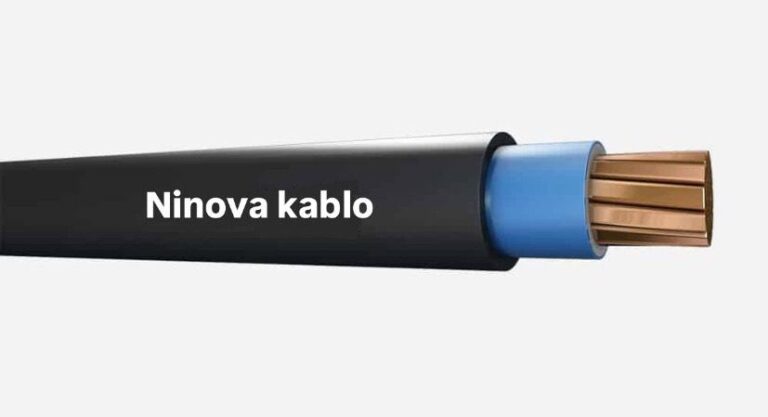

0.6/1 kV XLPE İZOLELİ PVC KILIFLI TEK DAMARLI BAKIR İLETKENLİ ENERJİ KABLOLARI
| Tip | YXV-U, YXV-R (TSE), N2XY (VDE) |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0276 |
| Yapısı | Bakır iletken, XLPE izole, PVC Dolgu kılıf, PVC dış kılıf |
| Kullanıldığı yerler | Dielektrik kaybı çok düşük olan bu kablolar, yerleşim ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır. |
| Teknik veriler |
Maks. çalışma sıcaklığı 90 °C Maks. kısa devre sıcaklığı 250 °C Min. bükülme yarı çapı 15*D (D: Kablo dış çapı mm) |
| Boyut ve Ağırlıklar | Elektriksel Bilgiler | |||||
|---|---|---|---|---|---|---|
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık Yaklaşık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de İletken DC Direnci (ohm/km) |
Toprakta (A) |
Havada (A) |
| 1x4 re | 6,5 | 75 | 70 | 4,61 | 56 | 40 |
| 1x6 re | 7,0 | 95 | 70 | 3,08 | 71 | 53 |
| 1x10 rm | 8,5 | 140 | 70 | 1,83 | 100 | 74 |
| 1x16 rm | 9,0 | 200 | 80 | 1,15 | 135 | 100 |
| 1x25 rm | 10,5 | 295 | 90 | 0,727 | 180 | 133 |
| 1x35 rm | 12,0 | 395 | 90 | 0,524 | 225 | 167 |
| 1x50 rm | 13,0 | 510 | 90 | 0,387 | 273 | 205 |
| 1x70 rm | 15,0 | 710 | 100 | 0,268 | 350 | 265 |
| 1x95 rm | 16,5 | 960 | 110 | 0,193 | 428 | 325 |
| 1x120 rm | 18,5 | 1200 | 120 | 0,153 | 495 | 380 |
| 1x150 rm | 20,5 | 1450 | 130 | 0,124 | 575 | 442 |
| 1x185 rm | 23,0 | 1850 | 150 | 0,0991 | 660 | 510 |
| 1x240 rm | 25,5 | 2350 | 160 | 0,0754 | 780 | 605 |
| 1x300 rm | 28,0 | 3000 | 200 | 0,0601 | 864 | 690 |
| 1x400 rm | 32,0 | 3800 | 220 | 0,0470 | 1018 | 810 |
| 1x500 rm | 36,0 | 4900 | 240 | 0,0366 | 1173 | 930 |
