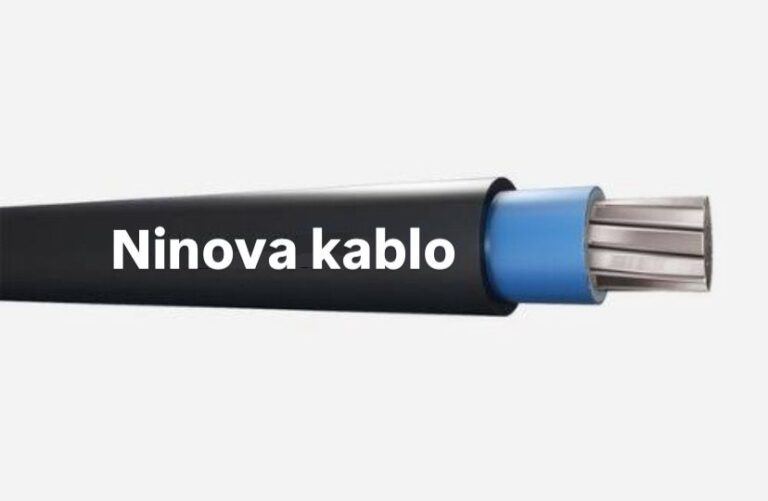

0,6/1 kV PVC İzoleli Alüminyum İletkenli Güç Kabloları
| Tip | YAVV-R (TSE), NAYY (VDE), AL/PVC/PVC (BS) |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0276 |
| Yapısı | Alüminyum iletken, PVC izole, PVC dış kılıf/td> |
| Kullanıldığı Yerler | Şebeke aydınlatma ve güç kablosu olarak kullanılan bu kablo fazla mekanik zorlamaların dahili, harici toprak altında, ve kablo kanalında kullanılır. |
| Teknik Veriler |
Maks. çalışma sıcaklığı: 70 °C Maks. kısa devre sıcaklığı: 160 °C Minimum bükülme yarı çapı 15*D D:Kablo dış çapı (mm) |
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de Maks. İletken Direnci (ohm/km) |
Akım Taşıma Kapasitesi (Yaklaşık) | |
|---|---|---|---|---|---|---|
| Toprakta (A) 20 °C |
Havada (A) 30 °C |
|||||
| 1x16 rm | 10,0 | 130 | 90 | 1,910 | 75 | 66 |
| 1x25 rm | 12,0 | 180 | 90 | 1,200 | 125 | 75 |
| 1x35 rm | 13,0 | 220 | 100 | 0,868 | 151 | 113 |
| 1x50 rm | 14,0 | 290 | 100 | 0,641 | 179 | 138 |
| 1x70 rm | 16,0 | 360 | 110 | 0,443 | 218 | 174 |
| 1x95 rm | 18,0 | 460 | 120 | 0,320 | 261 | 210 |
| 1x120 rm | 20,0 | 580 | 120 | 0,253 | 297 | 244 |
| 1x150 rm | 22,0 | 710 | 130 | 0,206 | 332 | 271 |
| 1x185 rm | 24,0 | 870 | 140 | 0,164 | 376 | 320 |
| 1x240 rm | 27,0 | 1125 | 150 | 0,125 | 437 | 378 |
| 1x300 rm | 30,0 | 1350 | 160 | 0,100 | 494 | 493 |
| 1x400 rm | 33,0 | 1700 | 180 | 0,0778 | 572 | 523 |
| 1x500 rm | 38,0 | 2050 | 210 | 0,0605 | 649 | 603 |
