0,6/1 kV XLPE İzoleli PVC Kılıflı Çok Damarlı Alüminyum İletkenli Enerji Kabloları
| Tip | YAXV-R (TSE), NA2XY |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0276 |

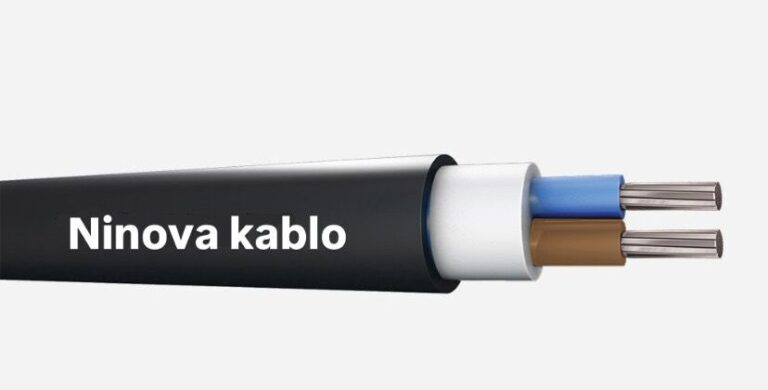

| Yapısı | Alüminyum iletken, XLPE izole, PVC Dolgu kılıf, PVC dış kılıf |
| Kullanıldığı Yerler | Dielektrik kaybı çok düşük olan bu kablolar, yerleşim ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır. |
| Teknik Veriler | Maks. çalışma sıcaklığı 90°C Maks. kısa devre sıcaklığı 250°C Minimum bükülme yarı çapı 12*D D:Kablo dış çapı (mm) |
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de Maks. İletken Direnci (ohm/km) |
Akım Taşıma Kapasitesi (Yaklaşık) | |
|---|---|---|---|---|---|---|
| Toprakta (A) 20 °C |
Havada (A) 30 °C |
|||||
| 2x25 rm | 21,0 | 550 | 130 | 1,200 | - | 91 |
| 2x35 rm | 23,0 | 750 | 130 | 0,868 | - | 113 |
| 2x50 rm | 26,0 | 900 | 150 | 0,641 | - | 138 |
| 2x70 rm | 30,0 | 1150 | 180 | 0,443 | - | 174 |
| 2x95 rm | 33,0 | 1500 | 200 | 0,320 | - | 210 |
| 2x120 rm | 37,0 | 1850 | 220 | 0,253 | - | 244 |
| 2x150 rm | 41,0 | 2400 | 230 | 0,206 | - | 281 |
| 2x185 rm | 46,0 | 2850 | 240 | 0,164 | - | 320 |
| 2x240 rm | 50,0 | 3500 | 210* | 0,125 | - | 378 |
