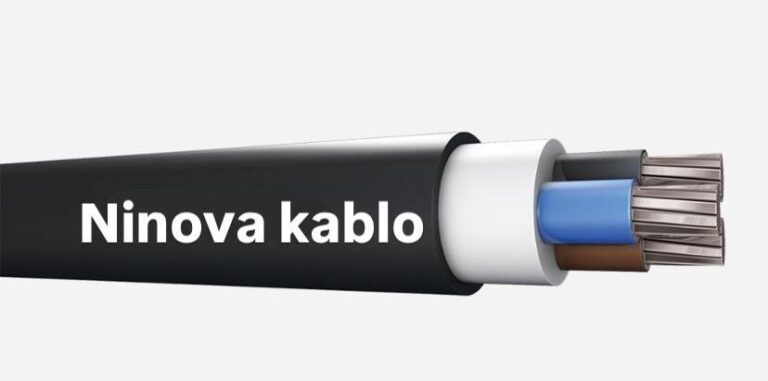

0,6/1 kV XLPE İzoleli PVC Kılıflı Çok Damarlı Alüminyum İletkenli Enerji Kabloları
| Tip | YAXV-R, NA2XY |
|---|---|
| Standartlar | TS IEC 60502-1, VDE 0276 |
| Yapısı | Alüminyum iletken, XLPE izole, PVC Dolgu kılıf, PVC dış kılıf |
| Kullanıldığı Yerler | Dielektrik kaybı çok düşük olan bu kablolar, yerleşim ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır. |
| Teknik Veriler | Maks. çalışma sıcaklığı 90°C Maks. kısa devre sıcaklığı 250°C Minimum bükülme yarı çapı 12*D D:Kablo dış çapı (mm) |
| Nominal Kesit (mm²) |
Dış Çap Yaklaşık (mm) |
Net Ağırlık (kg/km) |
1000 m Kablo İçin Sevk Makara Ölçüleri (cm) |
20 °C’de Maks. İletken Direnci (ohm/km) |
Akım Taşıma Kapasitesi (Yaklaşık) | |
|---|---|---|---|---|---|---|
| Toprakta (A) 20 °C |
Havada (A) 30 °C |
|||||
| 3x25 rm | 22,0 | 650 | 130 | 1,200 | 111 | 100 |
| 3x35 rm | 24,5 | 800 | 140 | 0,868 | 132 | 122 |
| 3x50 rm | 27,0 | 1100 | 160 | 0,641 | 157 | 147 |
| 3x70 rm | 32,0 | 1400 | 180 | 0,443 | 195 | 189 |
| 3x95 rm | 35,0 | 1800 | 200 | 0,320 | 233 | 232 |
| 3x120 rm | 39,0 | 2150 | 210 | 0,253 | 266 | 270 |
| 3x150 rm | 44,0 | 2750 | 220 | 0,206 | 299 | 308 |
| 3x185 rm | 48,5 | 3350 | 230 | 0,164 | 340 | 357 |
| 3x240 rm | 54,0 | 4200 | 240 | 0,125 | 401 | 435 |
| 3x300 rm | 60,0 | 5450 | 220* | 0,100 | 455 | 501 |
| 3x400 rm | 67,0 | 7100 | 230* | 0,0778 | 526 | 592 |
